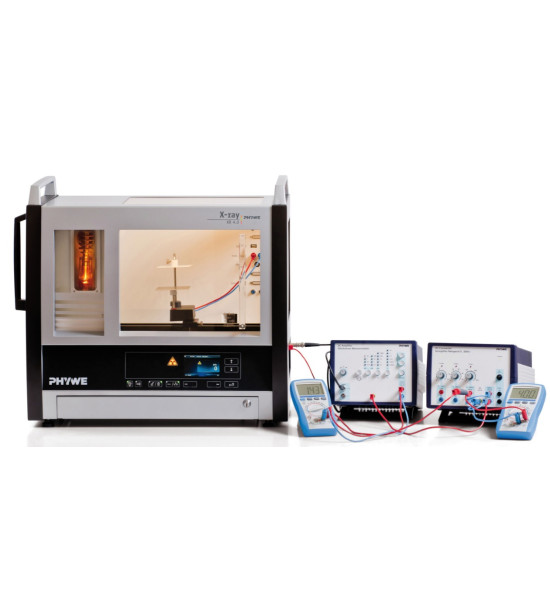

Súprava Röntgenová dozimetria

Ideálny experiment pre všetkých študentov medicíny, rádiológie, biológie a študentov zaoberajúcich sa röntgenovým žiarením. Dozimetria ako odbor lekárskej fyziky sa zaoberá určovaním a výpočtom dávkových príkonov, čo má veľký význam aj vzhľadom na smernice o radiačnej ochrane. Súprava obsahuje tieto 3 časti: 1. Základná expertná jednotka XR 4.0, 35 kV (09057-99) Princíp CT je demonštrovaný prostredníctvom zobrazovania jednoduchých objektov. Ako nadstavba sa používajú špeciálne vzorky k znázorneniu vzniku obrazu predmetov. Ovládací softvér XR 4.0 Software measure X-ray.Vlastnosti základnej jednotky : má zabudovanú technológiu rýchlej výmeny röntgenových trubíc. Školské / plne chránené zariadenie podľa typového schválenia Nemeckého spolkového úradu pre ochranu pred žiarením BFS. Mikroprocesorom riadená základná jednotka s dvoma nezávislými bezpečnostnými obvodmi pre polohu dvierok a systém zámku dverí. Je možné zapojiť štyri rôzne röntgenové trubice (Fe, Cu, Mo a W). Stanovenie intenzity röntgenového žiarenia pomocou nastavenia napätia integrovanej Geiger-Müller trubice (0 ... 600 V) a reproduktora. Farebný TFT displej (rozmery 4,3 "(95x54 mm)) na ručné ovládanie jednotky. Farebný líniový vnútorný LED svetelný systém. Vysoké napätie 0,0 ... 35,0 kV v krokoch po 0,1 kV. Emisný prúd 0,0 ... 1,0 mA v krokoch po 0,01 mA. Kryt (mm): 446 (H) x 562 (V) x 682 (Š), experimentálna komora (mm): 440 (Š) x 345 (V) x 354 (H) Pripojenie: 110/240 V ~, 50/60 Hz, Príkon: 200 VA Hmotnosť: 55 kg Ovládanie PC cez USB 2.02. Medená röntgenová trubica XR4 X-ray plug-in Cu tube (09057-51) Vlastnosti medenej trubice: Továrensky nastavená trubica v puzdre z oceľového plechu a so zástrčkami na spojenie so základnou jednotkou XR 4.0. Puzdro je s rukoväťou, mechanickým zámkom a dvoma spínacími kolíkmi, ktoré fungujú iba keď je správne zasunutý modul röntgenovej trubice do základnej jednotky XR 4.0. Vybavenie a technické údaje: Uhol anódy 19 °. Max. prevádzkové údaje 1 mA / 35 kV. Skúšobné napätie 50 kV. Hmotnosť 4,3 kg. Rozmery 26,7 x 18,8 x 20,3 cm. Vrátane protiprachového krytu. 3. Dozimetrické rozšírenie (09175-88) základnej jednotky XR 4.0 umožňuje experimenty: Dozimetria a ionizácia vzduchu röntgenovými lúčmi.Röntgenová jednotka s najnovšou technológiou, ktorá spĺňa bezpečnostné predpisy pre študentské experimenty. Veľké nerozbitné okná z akrylátového skla s vystuženým olovom podľa bezpečnostných predpisov DIN. Tento experiment možno alternatívne vykonať aj s medenou, molybdénovou alebo železnou röntgenovou trubicou. Úlohy: Pomocou dvoch rôznych membránových trubíc a fluorescenčnej clony sa určí daná vzdialenosť medzi apertúrou a zdrojom žiarenia pri maximálnom anódovom napätí a prúde. Iónový prúd pri maximálnom anódovom napätí sa má merať a graficky zaznamenávať ako funkcia napätia kondenzátora pomocou dvoch rôznych otvorov obmedzujúcich lúč. Dávkový príkon iónu a príkon energie sa určí z hodnôt saturačného prúdu. Pomocou otvoru d = 5 mm sa má určiť a graficky zaznamenať prúd iónov pri rôznych anódových prúdoch, ale s maximálnym napätím anódy a kondenzátora. Iónový prúd sa má merať a graficky zaznamenávať ako funkcia napätia kondenzátora pri rôznych anódových napätiach a zodpovedajúcich saturačných prúdov graficky znázornených.
